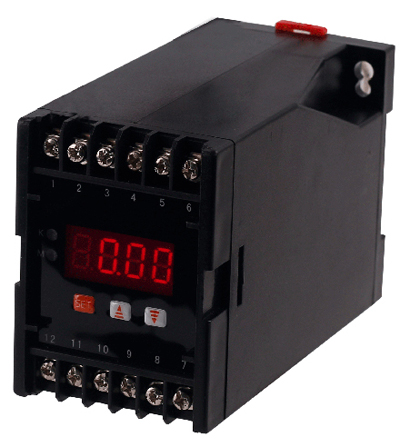

產品概述：

GN-BS1AA單相電流變送器(數顯)是一種將被測電量參數(如直流電流、直流電壓、交流電流、交流電壓信號)轉換成直、流電流、直流電壓并隔離輸出模擬信號的裝置。

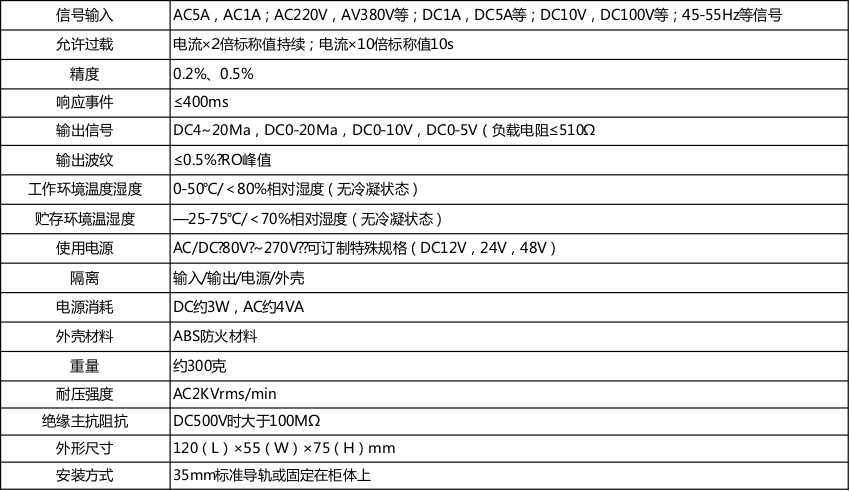

技術參數：

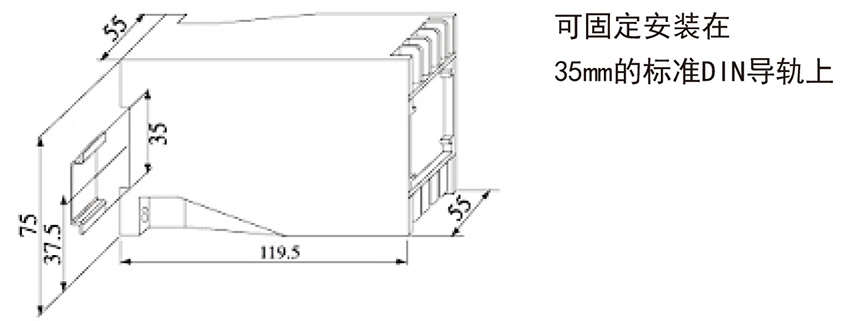

外形尺寸：

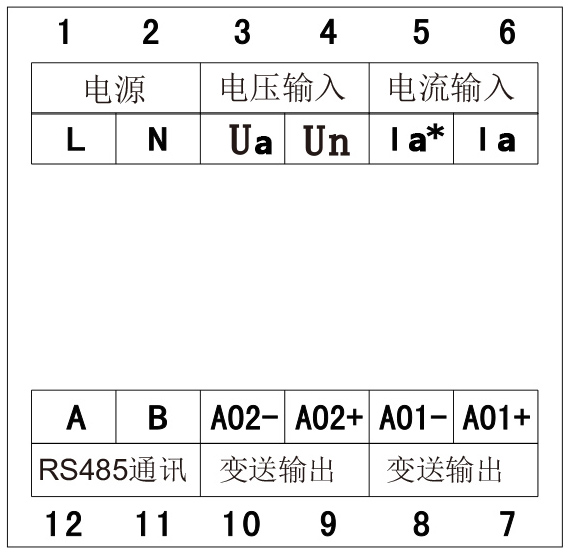

接線圖:

如:客戶訂貨只需帶一路變送輸出,接7、8端子即可。

安裝注意事項:

1.確認規格貼紙上所標示規；

2.輸入電流,電壓是否在規格范圍內格與所訂購是否相同；

3.注意工作電源是否正確并接正確端子; 請務必根據變送器接線圖接線；

4.變送器輸入接CT, PT的二次輸出；

5.本使用說明中的內容如與網站、 樣本等資料有不符之處, 以本說明書為準。

使用注意事項:

    單相電量變送器在安裝的時候應該讓壓力敏感件垂直于中立方向，如果由于安裝的條件有限制做不到這一點的話就需要在安裝固定完成以后進行單相電量變送器的零位調整。

    單相電量變送器的零位下不來可能是由于殘存的壓力沒有得到釋放，想要排除這個原因的辦法就是把傳感器卸下來，這樣就可以直接查看零位是不是正常，如果零位是正常的就更換一密封圈再試。因?yàn)榧訅簡蜗嚯娏孔兯推鬏敵鰶]有變化，再加壓的話輸出突然變化和零位回不去，產生這種現象很有可能是密封圈引起的。

    壓力傳感器以及單相電量變送器的外殼一般需要接地，信號電纜和動力電纜不可以一切鋪設，它們周圍不可以有強電磁的干擾。在后期的長時間使用過程當中應該進行定期的檢查，單相電量變送器的檢查是有相關規定的，檢查的時候需要按照相關規定進行。

    查看單相電量變送器是否符合供電要求，電源和單相電量變送器以及其他設備之間的接線有沒有出現錯誤，如果出現單相電量變送器接線端子上無電壓或者是極性接反了都可以造成單相電量變送器沒有無電壓信號輸出。

    客戶在選購單相電量變送器的時候，需要了解壓力測量系統的作業情況，根據具體的需求進行合力的選擇，不僅可以讓系統處在最佳的工作狀態并且可以在工程造價上有所降低。

產品保用說明:

1.本說明書并非此類產品通用說明書, 內容如有變動, 恕不另行通知, 產品所附說明書均與產品規格一 致；

2.客戶正常使用本產品, 自購買日期開始壹年內, 本公司免費提供保修服務。
